配套設備：

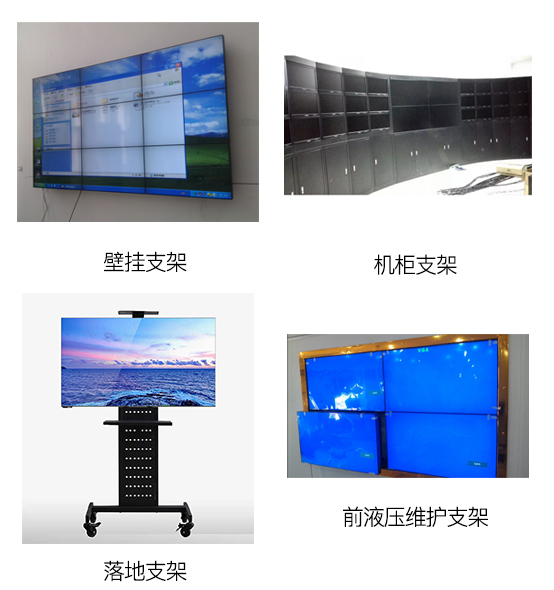

一套完整的液晶拼接顯示系統每一個顯示畫面屏幕都需要一根連接線材，還需要有配套的支架、通常是根據用戶的個性化定制，常見的有前液壓維護支架、壁掛支架、落地支架和機柜等多種設備顯示方案；

信號源：

視頻線纜傳輸可以分為同軸基帶傳輸、雙絞線基帶傳輸、射頻傳輸、光纜傳輸、數字（網絡）傳輸?shù)葞追N方式。同軸電纜的信號傳輸是以“束縛場”方式傳輸?shù)?，就是說把信號電磁場“束縛”在外屏蔽層內表面和芯線外表面之間的介質空間內，與外界空間沒有直接電磁交換或“耦合”關系。所以同軸電纜是具有優異屏蔽性能的傳輸線；

同軸電纜屬于超寬帶傳輸線，應用范圍一般為0Hz—2Ghz以上；它又是唯一可以不用傳輸設備也能直接傳輸視頻信號的線纜；對于圖像上拼接屏的信號源沒有什么限制，但是從液晶拼接大屏幕的效果來看、建議信號源的信號質量及分辨率高一些的，一般選擇VGA信號、此外HDMI和DVI這兩種數字信號也是不錯的選擇。

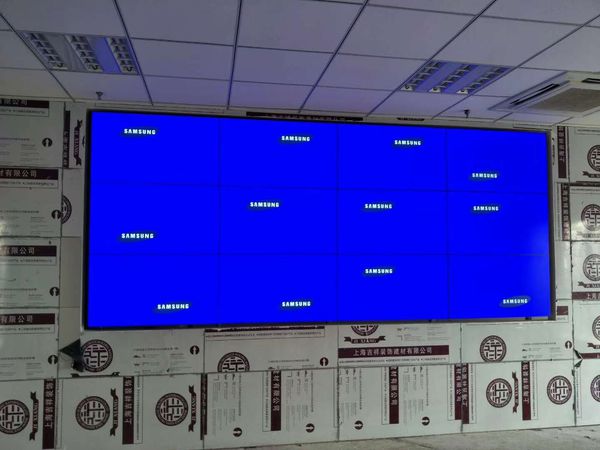

拼接屏：

一般的拼接屏就2×3、3×3、3×4、4×4、4×6等，那么這些大屏拼接后的接口就是6、9、12、16、24，此外、購買拼接屏的時候需要注意的是液晶拼接屏一定要含有內置的拼接屏處理器、而且還需要配套1個拼接處理器的軟件、這種處理器的作用是完成各個屏之間圖像的拼接。

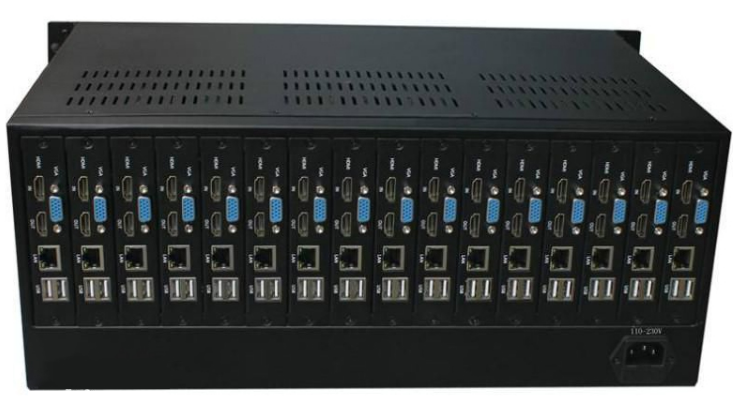

矩陣：

拼接屏處理器可以實現圖像的融合功能、但是無法顯示視頻切換的功能，因此還需要在配置一個矩陣來實現這樣的切換功能，通過陣列切換的方法將m路視頻信號任意輸出至n路監控設備上的電子裝置，能將視頻和音頻信號進行同步切換，這種矩陣也叫做視音頻矩陣，矩陣的接口類型要看信號源及大屏的接口，矩陣輸入端的數量要看信號源的個數、矩陣輸出端的大小要看拼接屏的大小，但是矩陣的輸出端口一定要大于或等于拼接屏的所有接口數量。

1. 信號源輸出接矩陣的輸入端；

2.矩陣的輸出端HDMI線直接連接到拼接屏的每塊屏上；

3. 電腦的網線連接到矩陣；

4. 矩陣與電腦連接后，可直接控制電腦；

5. 電腦上安裝拼接屏處理器軟件、進行軟件控制窗口的拼接與分割；
